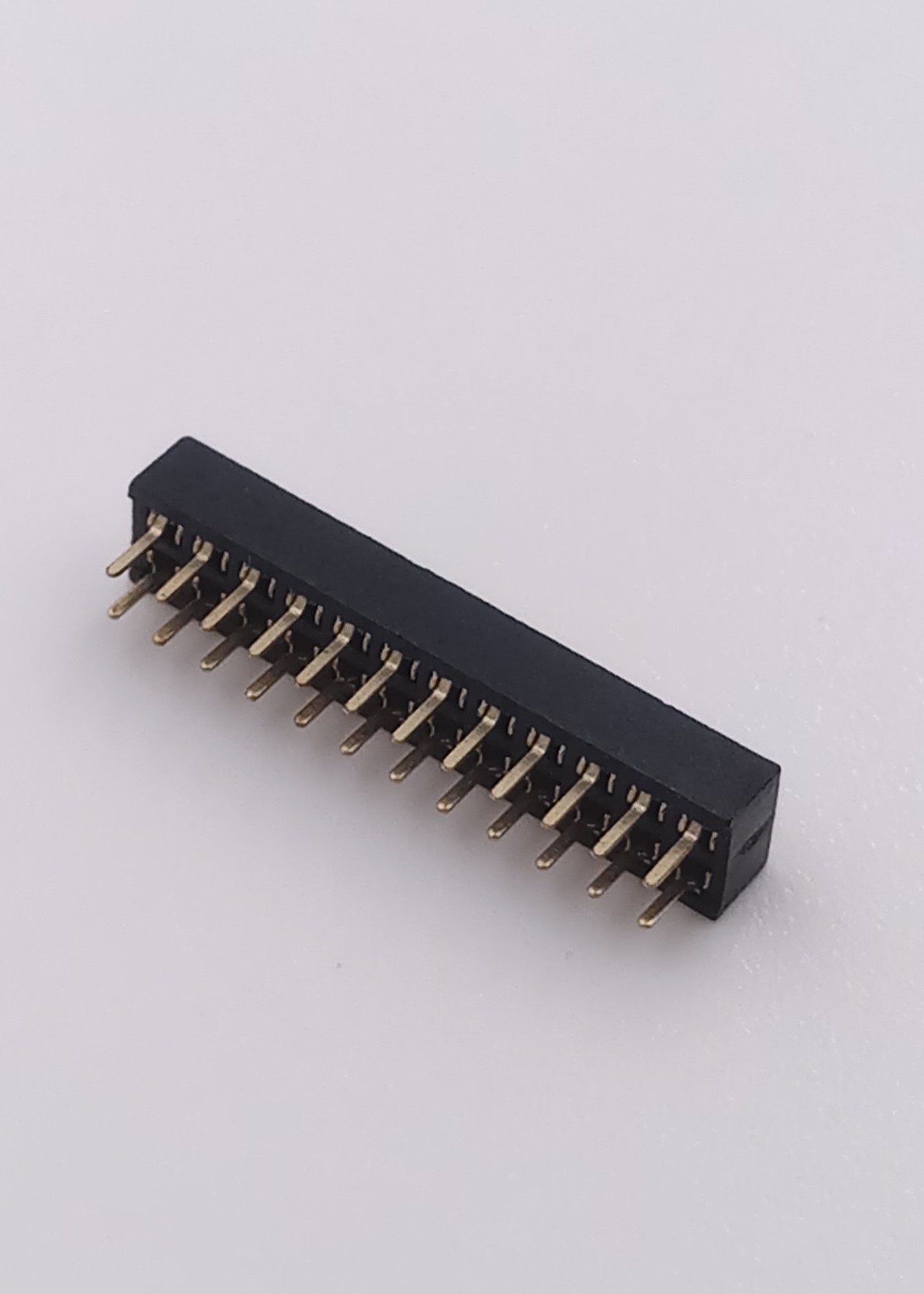

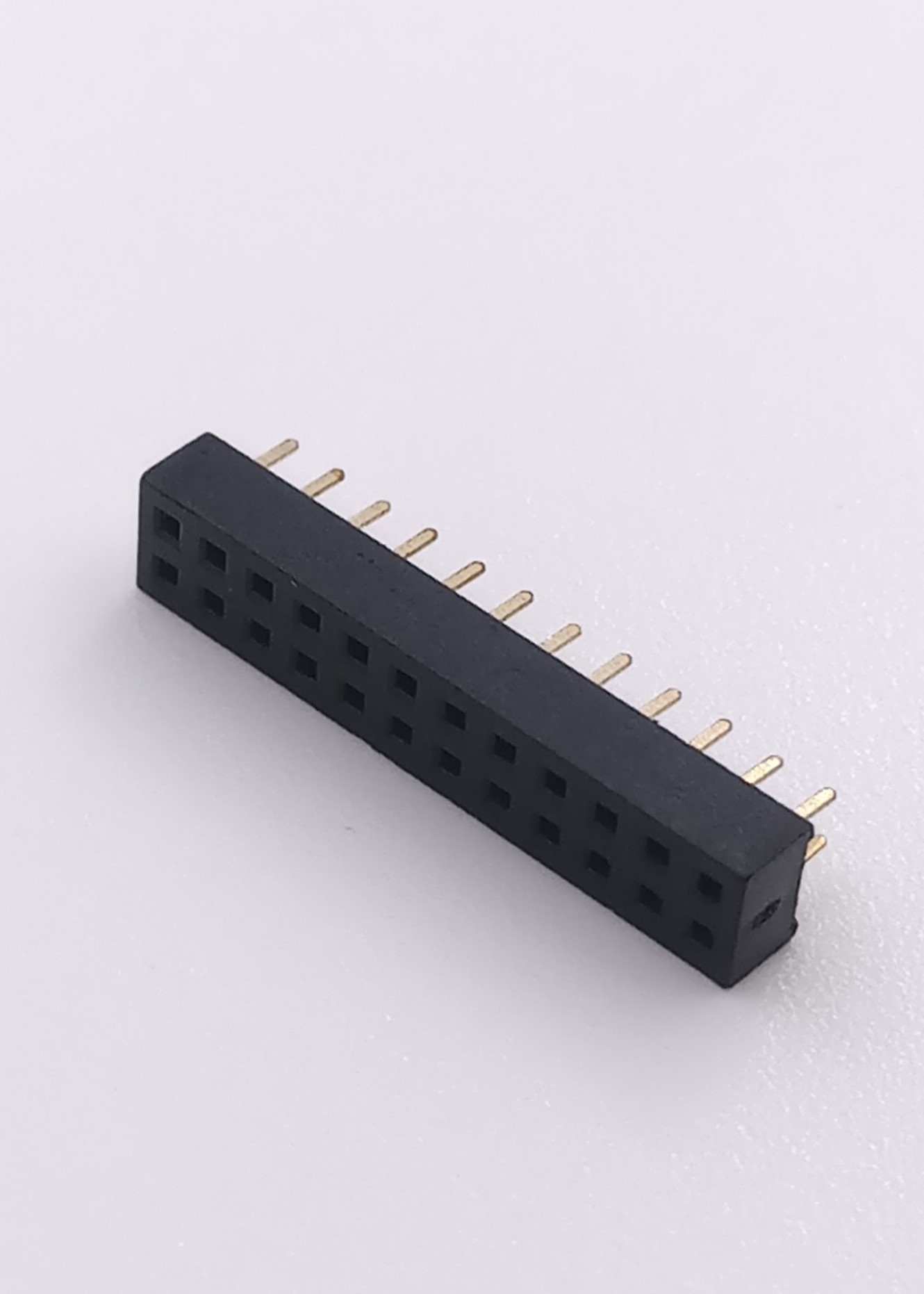

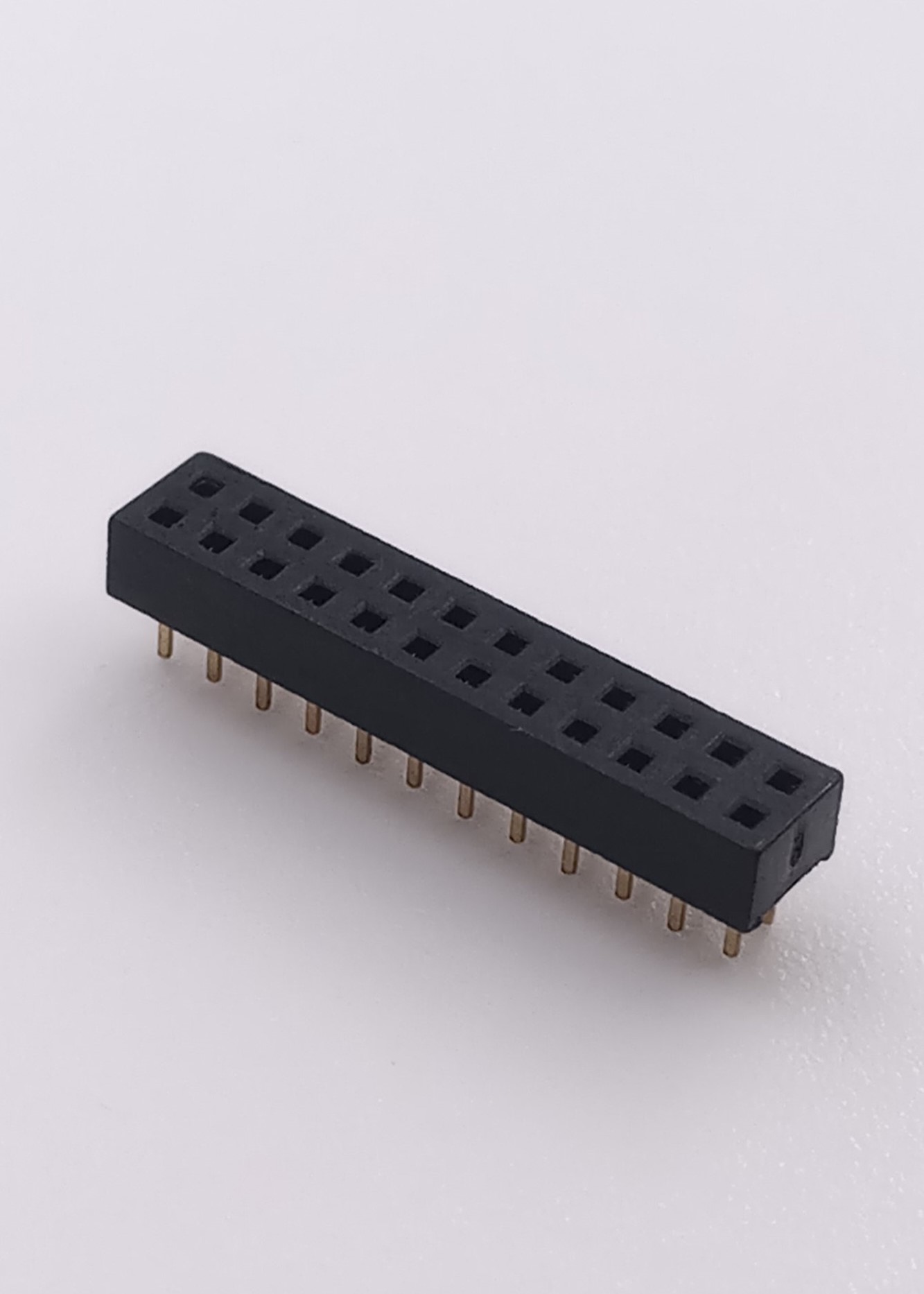

Montagem reta chapeada do PWB do MERGULHO do conector 2X12P do encabeçamento do passo 1.27mm ouro fêmea

Nome de produtos: Lance a montagem reta chapeada do PWB do MERGULHO do conector 2X12P do encabeçamento de 1.27mm ouro fêmea

Produtos Descrption:

este conector fêmea do encabeçamento é com passo 1.27mm, fileira dupla com 24 números de pino. com uma altura especificada dos plásticos que pode ter recursos para uns 1,0 ampères da transmissão atual. Combina geralmente com um mesmo número do passo e de pino de encabeçamento do Pin para formar como a placa para embarcar a conexão, ou o fósforo com os haress de um fio que formam como o fio para embarcar a conexão;

Seu passo, número de pino, montando o tipo, altura pode ser personalizado de acordo com a aplicação do cliente, como:

O passo pode ser opcional como 1.27mm, 2.0mm, 2.54mm, etc.;

E pode ser única fileira, fileira dupla ou fileira tripla.

O tipo da montagem pode ser personalizado para ser SMT (entrada vertical ou lateral), MERGULHO durante todo PWB (entrada vertial ou lateral).

Aplicação comum:

nós produzimos e fonte no volumn de Hugh para a eletrônica de consumo da categoria do consumidor, da telecomunicação, do controle industrial, dos medidores, de médico, aviação e forças armadas.

Material
Artigos	Material	Chapeamento
Contato	Bronze	Ouro
Isolador	UL94V-0 PA6T + 30%GT	N/A



Especificação
Descrição	Valor
Tipo	Placa para embarcar o conector
Gênero	Soquete fêmea
Estrutura	Straigh
Tipo da montagem	MERGULHO através do PWB
Corrente avaliada	1,0 ampères pelo contato
Tensão avaliada	500V C.A. Min.
Resistência de contato	< 20m="" ohm="" per="" contact="">
Resistência de isolação	> ohm de 1000m
Tensão de suporte	500V DC/AC
Operação da temperatura	-45 ° de C a +105 C°
Processando a temperatura (da solda)	230C°por30~60segundos, (260C° por 5 segundos)



Desenhos:



Função: Fornece uma conexão da corrente elétrica entre a placa para embarcar ou embarcar aos fios.
